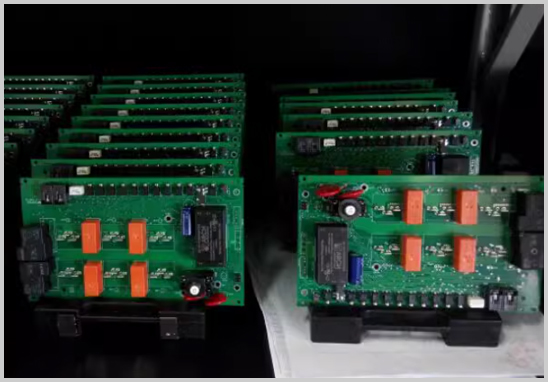

打樣與量產，不是同一件事
很多客戶在拿到PCBA樣品后，第一個問題往往是："測試沒問題，能馬上量產嗎？"
答案是：不一定。打樣通過，只代表設計方案在小批量條件下可以實現；是否具備量產條件，還需要經過一系列驗證與準備工作。實際上，從打樣完成到正式量產，少則1～2周，多則1～3個月，具體時間取決于產品復雜程度、客戶驗證效率以及供應鏈準備情況。
PCBA打樣的主要目的是什么？
PCBA打樣（Prototype）是指在正式批量生產前，按照設計文件制作少量樣品，用于功能驗證、結構確認和工藝評估。常見的打樣數量從1～5塊到幾十塊不等。
打樣階段需要驗證的核心內容包括：
- 電氣功能驗證：電路是否按設計正常工作，信號完整性、電源紋波等是否達標；
- 元器件兼容性：BOM中選用的元件是否與PCB封裝匹配，是否存在替代料風險；
- 可制造性（DFM）：焊盤間距、絲印位置、拼板方式是否適合批量生產工藝；
- 散熱與結構適配：產品在實際裝配環境中是否滿足機械和熱管理要求。
只有以上各項通過驗證，才具備進入量產的前提。
打樣到量產，需要經歷哪些階段？
第一階段：樣品功能測試（1～2周）
打樣完成后，客戶需要對樣品進行全面的功能測試，包括上電測試、老化測試（Burn-in）、極限條件測試等。這一階段完全由客戶主導，工廠配合提供測試支持文件。
如測試發現問題，需判斷是設計問題（需修改原理圖或PCB布局）還是工藝問題（需調整焊接參數或元件選型），前者返工周期較長，通常需要重新打樣。
第二階段：設計優化與小批量驗證（EVT/DVT，1～4周）
對于復雜產品，國際上通行的硬件開發流程會經歷以下階段（來源：行業通用硬件開發規范）：
- EVT（工程驗證測試）：驗證核心功能是否實現；
- DVT（設計驗證測試）：驗證產品在真實使用場景下的可靠性；
- PVT（生產驗證測試）：用量產工藝小批量試產，確認良率與一致性。
對于相對簡單的消費電子或工業控制板，這三個階段可以合并或簡化，有經驗的工廠可以輔助客戶加速推進。
第三階段：量產前物料備貨（1～3周）
量產備料是常被忽視的時間消耗點。部分元器件（如特定型號的MCU、功率器件、連接器）存在貨期較長的問題，個別物料備貨周期可達8～12周甚至更長。
建議在打樣階段完成后立即確認BOM中長貨期物料清單，提前鎖定庫存或下訂單，避免因缺料導致量產延期。選擇具備代料能力的PCBA工廠，可以有效降低供應鏈風險。
第四階段：首件確認與工藝文件固化（3～5天）
量產正式開始前，工廠需要制作首件樣品（First Article），由客戶確認與樣品一致后，才能放行批量生產。同步完成的工作還包括：SMT程序固化、焊接溫度曲線確認、AOI檢測程序調試、測試夾具（ICT/FCT）就緒等。
影響量產周期的核心因素
| 因素 | 對量產節奏的影響 |
| 設計變更次數 | 每次改版均需重新打樣，延長驗證周期 |
| BOM物料貨期 | 長貨期器件是最常見的量產瓶頸 |
| 客戶測試效率 | 測試資源和流程完善程度直接影響進度 |
| 工廠工藝能力 | 工廠SMT/DIP設備精度決定首次良率 |
| 產品復雜度 | 層數多、異形器件多，驗證周期相應延長 |
如何縮短打樣到量產的時間？
1. 打樣前做好DFM審查：在下單打樣前，由工廠對Gerber文件和BOM進行可制造性分析，提前消除設計缺陷；
2. 選擇代料能力強的工廠：工廠自有元器件庫存或穩定的供應商體系，能顯著縮短備料周期；
3. 同步啟動物料采購：樣品測試與備料并行推進，而非串行等待；
4. 保持設計穩定性：盡量避免在DVT階段后再進行重大設計變更；
5. 明確測試標準：提前與工廠對齊功能測試項目和判定標準，減少溝通成本。
宏力捷電子：打樣與量產無縫銜接的一站式PCBA服務商
深圳宏力捷電子擁有20余年PCBA代工代料經驗，服務客戶覆蓋消費電子、工業控制、汽車電子、醫療設備、通信設備等多個行業。
核心服務能力：
- 快速打樣：支持24小時急單響應，最快3～5天出樣，配備專業DFM審查，從源頭保障打樣質量；
- 一站式代工代料：提供從PCB設計優化、元器件采購、SMT貼片、DIP插件、焊接、AOI/X-Ray檢測、功能測試到成品交付的完整服務鏈，客戶無需對接多家供應商；
- 完善的SMT與DIP產線：多條SMT生產線與DIP生產線并行運營，支持0201超小元件貼裝、BGA返修、異形件插件等復雜工藝需求；
- 靈活的生產規模：從幾塊到幾十萬片量產均可承接，打樣與量產同一工廠完成，工藝參數無縫延續，有效降低量產首件不良風險；
- 供應鏈保障：與國內外主流原廠及代理商建立長期合作，具備靈活的代料選型與備貨能力，有效規避物料斷供風險。
從第一塊樣品到批量交付，宏力捷電子全程跟進，助您以最短時間、最穩定的良率實現產品量產上市。
