在PCB設計中，銅厚（銅箔厚度）是一個經常被忽視卻至關重要的參數。選錯銅厚，輕則信號失真、阻抗偏差，重則走線過熱、燒板失效。本文從實際工程需求出發，系統講解PCB銅厚的選擇邏輯，幫助電子廠家、硬件工程師在設計初期做出正確決策。

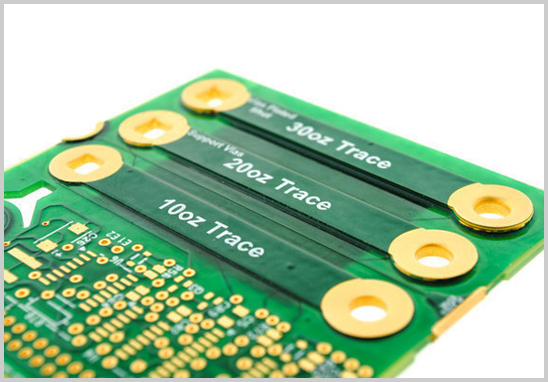

一、什么是PCB銅厚？常見規格有哪些？
PCB銅厚指電路板銅箔層的厚度，通常以"盎司（oz）"為單位，也可換算為微米（μm）：
| 銅厚規格 | 微米（μm） | 常見應用 |
| 0.5 oz | 約 17.5 μm | 高密度信號層、HDI板 |
| 1 oz | 約 35 μm | 消費電子、通用PCB（最常見） |
| 2 oz | 約 70 μm | 工業控制、中等功率電源板 |
| 3 oz | 約 105 μm | 大電流電源、汽車電子、充電樁 |
| 4 oz及以上 | 140 μm+ | 重載電源模塊、散熱要求極高場合 |
注：oz換算關系來自IPC-T-50標準術語體系，1 oz銅厚 = 1盎司銅均勻鋪開1平方英尺時的厚度 ≈ 35μm。
二、PCB銅厚選擇的四大核心維度
1. 載流量需求——最核心的選型依據
走線的載流能力與銅厚和線寬直接相關。IPC-2221B標準提供了外層和內層走線的載流量計算參考：
- 外層走線：散熱條件好，相同線寬下可承受更大電流；
- 內層走線：散熱受限，載流能力約為外層的50%~70%。
實用估算原則（外層，溫升10℃）：
| 線寬（mm） | 1 oz 載流（A） | 2 oz 載流（A） |
| 0.5 | ~0.9 | ~1.5 |
| 1.0 | ~1.6 | ~2.7 |
| 2.0 | ~2.7 | ~4.6 |
| 3.0 | ~3.7 | ~6.2 |
建議：電流 >3A 的走線優先考慮2 oz；>10A 建議 3 oz 或增加鋪銅處理。
2. 散熱需求——功率器件不能忽視
銅箔本身是優良的熱導體，銅厚越大，導熱截面積越大，散熱效率越高。對于：
- 開關電源、DC-DC模塊：建議內層鋪銅結合2 oz外層，輔助功率器件散熱；
- LED驅動板、電機驅動板：大面積鋪銅 + 2~3 oz 可有效降低熱阻；
- 工業逆變器、充電樁主控板：3 oz 及以上銅厚配合鋁基板或散熱孔方案。
3. 信號完整性——高頻板宜薄不宜厚
對于高速信號、射頻電路（如5G模組、Wi-Fi天線板、毫米波雷達板），銅厚越大，走線的趨膚效應影響越明顯，且阻抗控制難度增加：
- 差分對、受控阻抗走線：推薦 0.5 oz 或 1 oz，配合精確的疊層設計；
- BGA封裝扇出層：通常使用 0.5 oz，保證細密線寬/間距的蝕刻精度；
- 通用信號層：1 oz 是最均衡的選擇，兼顧加工良率與信號質量。
HDI板（含盲孔/埋孔結構）內層信號層常采用 0.5 oz，以實現更精細的線寬線距（最小可達 2mil/2mil）。
4. 加工成本與工藝可行性
銅厚影響蝕刻工藝難度和原材料成本：
- 銅厚越大，最小線寬要求越寬：2 oz 銅的最小線寬通常需要≥5mil，3 oz 需要≥8mil，不適合高密度布線；
- 成本遞增顯著：從1 oz升至2 oz，板材成本通常增加15%~30%；3 oz 以上需特殊報價；
- 混合銅厚板：部分設計采用外層2 oz（大電流）+ 內層1 oz（信號）的混壓方案，兼顧性能與成本，但加工周期會延長。
三、不同產品類型的銅厚推薦匯總
| 產品類型 | 推薦銅厚 | 關鍵考量 |
| 消費電子（手機/平板/穿戴） | 0.5~1 oz | 輕薄、高密度、低功耗 |
| 工控板/嵌入式主板 | 1~2 oz | 均衡，兼顧信號與小功率供電 |
| 電源模塊/DC-DC轉換器 | 2~3 oz | 大電流走線、散熱優先 |
| 汽車電子（車規級） | 2~3 oz | 可靠性、溫度沖擊要求高 |
| 充電樁/儲能BMS | 3~4 oz | 大電流、長期穩定性 |
| 射頻/高頻板 | 0.5~1 oz | 阻抗控制、趨膚效應控制 |
| LED照明驅動板 | 1~2 oz | 散熱+載流雙重需求 |
四、常見誤區提醒
誤區1：銅厚越厚越好
銅厚過大會導致蝕刻困難、線寬精度下降，在高密度BGA扇出區域反而降低良率。
誤區2：所有層統一銅厚
混壓銅厚方案（如外層2 oz + 內層1 oz）在實際工程中性價比更高，應根據各層功能分別設定。
誤區3：忽略內外層差異
相同銅厚下，內層走線載流能力顯著低于外層，設計時應參考IPC-2221B內層曲線，留足余量。
五、深圳宏力捷電子——PCB設計到PCBA量產，一站式交付
PCB銅厚選型只是板級設計的起點。從原理圖到最終產品，每一個環節都需要專業經驗的支撐。
深圳宏力捷電子專注PCB設計與PCBA制造服務，具備以下核心能力：
- PCB專業設計：承接2~20層多層板設計，支持BGA封裝扇出、差分對/阻抗控制走線、盲孔/埋孔HDI結構設計，客戶僅需提供原理圖即可；
- BOM建立與選型優化：結合銅厚、載流量等設計參數，協助建立完整BOM，推薦國內外優質器件供應商，平衡性能與采購成本；
- 元器件集中采購：擁有穩定的元器件采購渠道，支持代為尋源、議價與備料，有效規避缺貨與假料風險；
- PCB打樣與PCBA原型驗證：快速打樣服務，支持小批量驗證，幫助產品快速進入調試階段；
- PCBA批量代工代料：具備SMT貼片、DIP插件、三防涂覆、功能測試等全流程能力，支持從百件到萬件級別的穩定量產交付。
無論您處于產品概念階段、樣品驗證階段還是量產導入階段，宏力捷均可提供全程技術支持，讓您的PCB設計從圖紙到成品一次做對。
