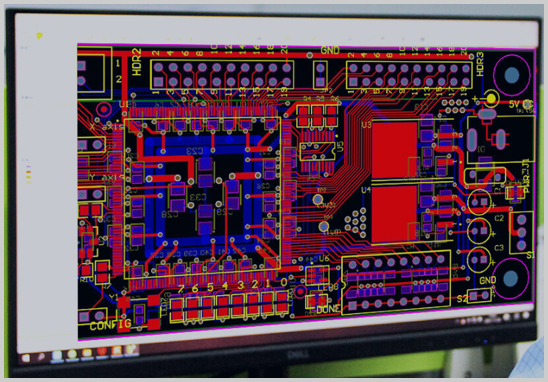

一、PCB設計為什么沒有統一定價？
很多客戶在詢價時都會發現，不同PCB設計公司給出的報價差異懸殊，有時同一個項目，A家報3000元，B家報800元。這并不代表誰在"亂報價"——PCB設計本身的復雜度差異極大，影響工時、難度和技術門檻的因素眾多，因此業內普遍采用按項目評估報價的方式，而非一口價。
理解這套定價邏輯，有助于你在預算規劃和供應商選擇時做出更合理的判斷。
二、影響PCB設計收費的核心因素
1. 層數（Layer Count）
層數是PCB設計報價最直接的決定因素之一：
| 層數 | 典型應用場景 | 設計難度 |
| 1～2層 | 簡單消費電子、LED驅動 | 低 |
| 4～6層 | 工業控制、通信模塊 | 中 |
| 8～12層 | 服務器主板、高速信號 | 高 |
| 16層及以上 | 高端通信、軍工/航天 | 極高 |
層數越多，信號完整性分析、阻抗控制、疊層設計的工作量成倍增加，報價也隨之提升。
2. 板子尺寸與器件密度
板子面積越大或器件布局越密集，布線繞通率越低，工時越長。一塊100mm×100mm的4層板與一塊300mm×200mm的4層板，即使層數相同，報價也可能相差數倍。
3. 特殊封裝與高難度器件
- BGA封裝（Ball Grid Array）：BGA芯片引腳在底部，無法目視檢查，布線需要扇出（fanout）和背鉆處理，對設計工具和經驗要求較高，通常會單獨計入難度系數。
- QFN、CSP等細間距封裝：引腳間距0.4mm以下的器件，焊盤設計和DFM規則要求嚴格，也會影響報價。
4. 盲孔與埋孔（Blind & Buried Via）
普通通孔（Through Hole Via）貫穿整塊PCB，而盲孔僅連接表層與內層，埋孔只存在于內層之間。這類設計需要多次壓合工藝，對設計規則要求更嚴格，設計費用和后續制板費用均會顯著提升。
5. 信號完整性與特殊設計要求
- 高速差分信號（如USB 3.0、PCIe、DDR5）需要等長繞線和阻抗控制
- RF/天線設計需要電磁仿真支撐
- 電源完整性分析（PDN）需要額外的仿真工具介入
這類項目的設計費用通常高于同層數的普通數字電路板。
6. 交貨周期
標準交期（5～7個工作日）與加急交期（1～3個工作日）的報價可能相差20%～50%，項目緊急時需提前與設計公司溝通。
7. 設計文件交付內容
交付內容不同，報價差異也較大。通常包含：
- Gerber文件（制板用）
- BOM表（物料清單）
- 裝配圖（SMT/DIP位號圖）
- 原理圖復核報告
- DFM（可制造性設計）檢查報告
部分公司僅交付Gerber，額外文件單獨收費，詢價時需確認交付范圍。
三、PCB設計報價的常見計費方式
目前行業內主要有以下幾種計費模式：
1. 按工時計費
適合復雜度難以預估的項目，通常以"工程師工時×單價"計算，適合高端、定制化需求。
2. 按項目包價
最常見的方式。設計公司評估原理圖后給出固定報價，適合雙方效率優先的場景。
3. 按器件數量/網絡數量計費
部分公司按原理圖的元器件數量或網絡節點數定價，邏輯透明，但需雙方對估算基礎達成共識。
4. 含量產服務的打包報價
如果客戶同時委托打樣和批量生產，部分公司會將設計費打入整體服務報價，甚至以"免設計費"換取后續代工代料訂單，實際成本需綜合評估。
四、從設計到量產：你還需要了解的配套費用
PCB設計費只是項目總成本的一部分，完整流程還涉及：
- PCB打樣費：少量制板驗證設計，通常按面積和層數計費
- SMT貼片費：鋼網費、首件確認費、焊接工時費
- 元器件采購費：BOM表中各類物料的采購成本，含稅價與不含稅價差異需注意
- PCBA測試費：功能測試、老化測試等，按需求定制
選擇能夠提供設計→打樣→代工代料一站式服務的供應商，可以有效減少各環節對接成本，降低溝通誤差，也更容易在出現設計問題時快速迭代優化。
五、如何快速獲得準確報價？
建議在詢價時向PCB設計公司提供以下信息，可顯著提升報價效率和準確性：
1. 原理圖文件（PDF或原始工程文件均可）
2. 初步尺寸要求（如有限定）
3. 目標層數（如已確定）
4. 特殊要求說明（高速信號、RF設計、BGA數量、是否需要盲埋孔）
5. 交期要求
6. 后續是否需要打樣/批量生產
信息越完整，報價越精準，也更便于設計公司提前做DFM預判，減少后期返工。
六、關于我們：深圳宏力捷電子一站式PCB服務
深圳宏力捷電子是一家專業的PCB設計與PCBA綜合服務公司，具備從原理圖到批量交付的全鏈條能力：
- PCB設計：承接2～20+層多層板設計，支持BGA封裝（含0.4mm間距以下細間距BGA）、盲孔/埋孔設計、高速差分信號等復雜項目
- BOM表建立與供應商管理：協助客戶梳理物料清單，搜尋性價比優質供應商，提供采購建議
- 代購代料：一站式元器件采購，原廠/授權渠道優先，支持批量備料
- PCB打樣：快速打樣驗證，配合設計工程師同步進行DFM檢查
- PCBA批量生產：SMT貼片+DIP插件+功能測試，滿足中小批量至大批量訂單需求
客戶只需提供原理圖，其余環節由我們全程跟進處理，節省您的時間與資源。
