引言：客戶常見困惑——手里只有一塊板，能抄板嗎？
在實際生產、維修或產品迭代過程中，很多客戶手中往往只有一塊電路板實物——可能是一臺進口設備上拆下來的控制板，也可能是一款停產多年、早已找不到原廠資料的老舊機型主板。這時候常見的疑問就是："只有這一塊板子，沒有原理圖、沒有元器件清單，PCB抄板廠家真的能做出一模一樣的板子嗎？"
答案是：可以。只要板子本體沒有嚴重?fù)p壞，專業的PCB實物抄板廠家通過成熟的逆向工程手段，完全可以僅憑一塊樣板，還原出可量產的PCB文件、原理圖及BOM清單。下面結合行業實際經驗，詳細拆解這個問題。
一、單塊電路板抄板的基本原理
PCB實物抄板，本質上是一套"逆向工程"技術，核心流程通常包括以下幾個環節：
1. 拍照與標記：對板子正反面進行高清拍照，記錄元器件位置、絲印和板邊特征，便于后續復位；
2. 元器件測繪與去除：逐一測量、記錄元器件參數（電阻、電容、二極管、IC型號等），再通過專業設備去除元器件，露出裸板；

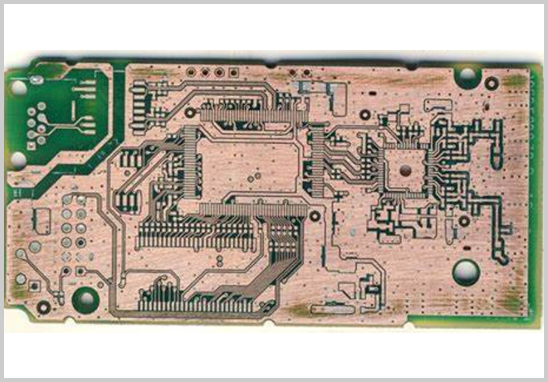

3. 裸板掃描/打磨：使用光學掃描儀對裸板逐層掃描，或采用逐層打磨的方式，獲取每一層銅箔走線、過孔數據；
4. 數據還原與制圖：將掃描數據導入專業軟件，按層還原出Gerber文件，并繪制出對應的電氣原理圖；
5. BOM清單整理：結合前期測繪的元器件參數，整理出完整的物料清單（BOM）；
6. 打樣驗證：按照還原出的PCB文件試制樣板，焊接原元器件或替代料后通電測試，確認功能與原板一致。
可以看到，整個流程只依賴板子本身攜帶的信息，并不強制要求客戶額外提供原理圖或程序文件，這也是"單塊板子也能抄板"的技術基礎。
二、單板抄板與多板抄板的區別
除了單塊板抄板，客戶在批量采購或產品升級時，也常會遇到多板/母子板抄板的需求，兩者在操作上有一定差異：
- 單板抄板：適用于結構相對獨立的功能板，如電源板、驅動板、單片控制板等，抄板廠家可直接對該板逐層測繪；
- 多板/母子板抄板：涉及主板與子板之間通過排線、連接器互聯的情況，需要額外測繪各板之間的連接關系和信號走向，工作量和復雜度相應更高，通常也需要同時提供各關聯板，才能保證系統整體功能的完整還原。
如果客戶手中確實只有單一功能板，只要該板本身是相對獨立的電路單元，通常并不影響抄板的可行性和成功率。
三、哪些場景通常只能提供一塊樣板？
在實際業務中，"只有一塊板"是非常普遍的情況，常見場景包括：
- 進口設備維修：設備原廠已停止國內技術支持，或配件采購周期長、價格高，客戶希望通過抄板實現國產替代；
- 老舊型號無資料：產品使用多年，原始設計資料、原理圖早已遺失或設計團隊已解散；
- 競品功能參考/技術研究：企業出于產品設計參考、功能對比等合法研發用途，需要了解某塊板的電路結構；
- 配件停產：原廠配套板卡停產，市面上已無法采購到全新替代件，只能通過抄板延續設備壽命。
需要提醒的是，抄板服務應用于合法用途（如自有設備維修、無知識產權限制的產品復制等），涉及第三方專利或版權保護的產品，建議客戶提前確認權屬情況，避免法律風險。
四、影響單板抄板成功率的關鍵因素
雖然單塊板抄板在技術上完全可行，但成功率并非100%，主要受以下因素影響：
1. 板子的完整性和損壞程度：板面銹蝕、銅箔斷裂、字符磨損嚴重，都會增加測繪難度；
2. 層數與板材復雜度：?jiǎn)坞p面板結構相對簡單，多層板（如6層、8層甚至更高）由于內層走線不可見，對掃描設備精度和工程師經驗要求更高；
3. 加密芯片與程序保護：部分板卡上的單片機、FPGA等主控芯片設有讀寫保護，程序無法直接讀取，這種情況下通常需要通過功能測試、時序分析等方式進行功能級還原，而非完全一致的程序復刻；
4. 元器件可識別度：部分元器件絲印被抹去或使用非標定制型號，需要依靠工程師的行業經驗進行選型替代；
5. 抄板團隊的實戰經驗：這是決定成功率的核心變量——經驗豐富的團隊能夠更準確地判斷走線邏輯、識別隱藏工藝細節，大幅降低返工概率。
五、如何選擇靠譜的PCB實物抄板廠家？
面對市場上參差不齊的抄板服務商，建議客戶從以下幾個維度綜合評估：
- 團隊實戰經驗：是否有多年、多行業的抄板案例積累；
- 設備與產線能力：是否具備自有PCB板廠、SMT貼片產線，能否實現從抄板到打樣、量產的一站式銜接，減少中間環節的時間和溝通成本；
- 保密機制：是否愿意簽署保密協議（NDA），從接板、測繪到數據留存的全流程是否有保密管理制度；
- 交付與驗證能力：是否提供打樣驗證、通電測試等環節，確保交付的不僅是"能畫出圖紙"，而是"能真正復現功能"的可用板卡；
- 配套服務完整度：是否能同時解決元器件采購、代工代料、組裝測試等后續需求，避免客戶在抄板之后還要另找多家供應商拼接完整產業鏈。
六、抄板之外，客戶還關心的相關需求
除了"能不能抄"這個核心問題，客戶在實際溝通中通常還會關注：
- 抄板周期：一般單雙面板1-3天可完成測繪，多層板視復雜度需要更長時間；
- 抄板費用：主要受板子層數、面積、元器件密度、是否需要程序還原等因素影響，建議提供實物或詳細板卡信息后由工程師報價；
- 抄板與PCBA打樣代工代料的銜接：抄板只是第一步，還原出PCB文件后，往往還需要經歷PCB制作、元器件采購、SMT/DIP焊接、組裝測試等環節，才能得到可直接使用的成品板卡；
- 保密協議簽署：涉及企業核心產品或客戶定制方案的，建議在委托抄板前明確簽署保密條款，保障雙方權益。
深圳宏力捷電子——一站式電路板抄板服務能力
深圳宏力捷電子擁有10余年電路板抄板實戰經驗的專業團隊，無論客戶手中是單塊功能板，還是涉及母子板互聯的復雜系統，我們都能夠憑借豐富的行業經驗，通過精細化測繪、專業掃描設備和嚴謹?shù)尿?yàn)證流程，最大限度保證抄板成功率。
更重要的是，宏力捷電子擁有自有PCB板廠、SMT貼片廠，可以為客戶提供從電路板抄板、PCB制作、元器件采購、SMT/DIP焊接加工，到組裝測試的一站式電路板抄板打樣服務，客戶無需在多家供應商之間輾轉對接，從拿到樣板到交付可用成品，全流程一站搞定，大幅縮短項目周期、降低溝通成本。
如果您手中只有一塊電路板，不確定是否能夠順利抄板，歡迎聯系宏力捷電子工程團隊，我們將結合板卡實際情況，為您提供專業評估與報價方案。
