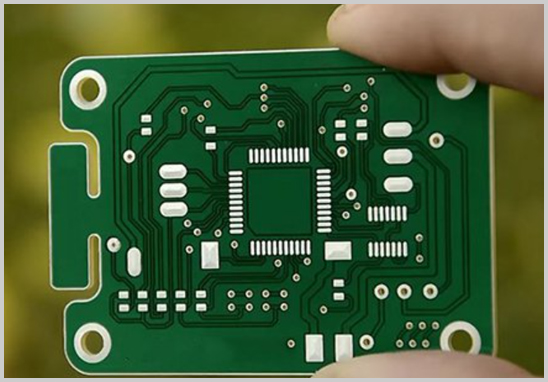

很多電子產品廠家把PCB設計委托給專業公司時，最常問的第一個問題就是：“我需要提供什么資料？”資料給得越完整，設計返工越少，打樣和量產也越順利。下面按重要程度，梳理PCB Layout需要準備的資料。
一、PCB Layout必備資料清單
1. 原理圖（必備） 建議同時提供PDF版和原始設計文件（如Altium Designer、OrCAD、PADS等格式）。原理圖要標明器件位號、網絡名稱和關鍵參數，這是布局布線的根本依據。
2. BOM清單（必備） 包含位號、型號、封裝、數量、品牌及關鍵參數。封裝信息尤其重要，封裝錯誤會直接導致貼片失敗。如果客戶暫時沒有BOM，可由設計方根據原理圖協助整理。
3. 板框與結構圖（必備） 提供DXF、DWG或STEP格式的結構文件，標明板子外形尺寸、安裝孔位、接插件位置、按鍵、指示燈、天線位置及限高區域。結構不確定，是最常見的返工原因之一。
4. 層數、板厚與疊層要求 包括層數、成品板厚、銅厚、板材類型（如FR-4及Tg值要求）。涉及高速信號或射頻的，需要明確是否做阻抗控制，以及阻抗值和參考層。
5. 設計規則要求 包括最小線寬線距、最小孔徑、過孔類型（通孔、盲孔、埋孔）、BGA扇出方式等。需要盲埋孔或高密度互連時，應提前說明，因為它會影響層數、工藝和成本。
6. 布局布線約束 如關鍵器件位置、模擬與數字分區、電源和大電流路徑、差分對、等長要求、散熱與EMC要求等。沒有明確約束時，設計方會按行業慣例處理，但建議關鍵點寫清楚。
7. 器件規格書與封裝資料 特別是BGA、連接器、定制器件，建議提供Datasheet及推薦封裝（Land Pattern）。封裝的通用規范可參考IPC-7351標準。
8. 工藝與表面處理要求 包括表面處理（噴錫、沉金、OSP等）、阻焊與絲印顏色、是否拼板、是否需要工藝邊和Mark點。若后續要做SMT貼片，還應說明貼片和插件工藝。
9. 測試與交付要求 如測試點要求、是否做飛針或ICT測試、打樣數量、交期、是否需要一并完成PCBA。
二、資料不齊怎么辦？
最低可啟動資料： 原理圖 + 板框結構 + 關鍵器件信息。其余內容（如BOM、疊層、規則）可由工程師溝通確認或協助補全。
建議在啟動前做一次需求評審，確認三件事：結構是否凍結、關鍵器件是否選定、特殊工藝是否明確。這樣能顯著減少中途改版。
三、設計完成后，你應該拿到哪些文件？
一次規范的PCB Layout交付，通常包括：
- PCB源文件（便于后續修改）
- Gerber光繪文件與鉆孔文件（Gerber是行業通用的PCB制造數據格式）
- 貼片坐標文件、裝配圖
- BOM清單與網表
- 如有需要的制板工藝說明
拿到文件后，建議核對層疊、孔徑、阻焊和絲印是否與要求一致，再進入打樣。
四、延伸問答
Q1：只有原理圖，可以做PCB Layout嗎？ 可以。原理圖是基礎，但還需要確認板子尺寸、結構限制和層數，否則只能按通用方案設計，后期調整成本較高。
Q2：PCB Layout周期受哪些因素影響？ 主要看層數、器件數量、BGA密度、高速信號和阻抗要求，以及資料是否完整、需求是否多次變更。
Q3：PCB設計和PCBA代工代料可以一起做嗎？ 可以。設計階段就考慮可制造性（DFM）和采購情況，能避免后續因封裝、缺料或工藝問題反復改板。
Q4：打樣前建議做哪些檢查？ 檢查封裝與實物是否匹配、BOM與原理圖是否一致、Gerber層數與板厚是否正確、關鍵物料交期是否可控。
