PCB設計DFM可制造性分析詳解——降低返工率、提升量產良率的關鍵步驟

發布時間 :2026-06-17 16:20 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCB設計部
一、什么是DFM可制造性分析?
DFM(Design for Manufacturability,可制造性設計)是指在PCB設計階段,依據制造工藝能力與行業規范,對設計文件進行系統性審查,提前識別并消除可能導致生產失敗或良率下降的設計缺陷。
簡單來說,DFM分析就是在"畫板"完成之后、正式開料生產之前,讓工程經驗"過濾"一遍設計,把圖紙問題消滅在車間之外。
這一概念最早由制造業質量管理體系中的并行工程(Concurrent Engineering)發展而來,目前已成為IPC-7711/7721、IPC-A-610等主流行業標準中的重要組成內容。

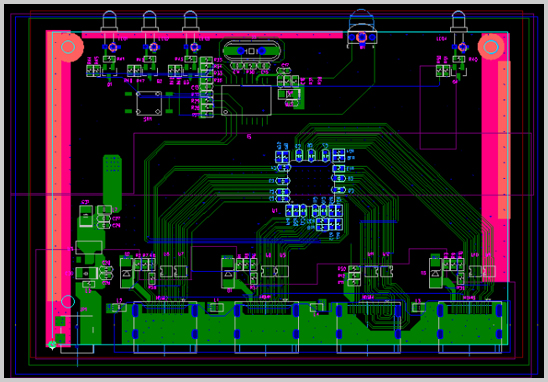

PCB設計為什么要進行DFM可制造性分析?

二、DFM分析檢查哪些內容?
一份完整的DFM報告通常覆蓋以下核心維度:
1. 線寬/線距合規性
最小線寬與線間距若低于制造商工藝能力(如常規板廠最小線寬4mil),將直接導致蝕刻斷線或短路。DFM會逐一標注超出加工公差的位置,建議設計余量。
2. 孔徑與孔環設計
過孔孔徑、焊盤環寬(Annular Ring)若設計不足,在鉆孔偏位時極易產生斷路。盲孔(Blind Via)和埋孔(Buried Via)的深徑比更需嚴格核算,通常建議深徑比不超過1:1(來源:IPC-2226標準)。
3. 焊盤尺寸與SMT貼片間距
焊盤設計偏小或間距不足,會導致回流焊過程中橋連(Solder Bridge)概率上升。BGA封裝尤其敏感,焊球節距(Pitch)與焊盤開窗尺寸需嚴格匹配。
4. 絲印與阻焊層干涉
絲印字符壓蓋焊盤、阻焊開窗不對稱,都可能影響AOI檢測的誤報率以及返修效率。
5. 拼板與V-CUT設計
批量生產時的拼板方式不合理,會導致分板時機械應力損傷靠近板邊的元件,尤其對晶振、陶瓷電容影響明顯。
6. 測試點覆蓋率
IPC-7711建議關鍵節點設置ICT測試點,DFM階段提前布點,可大幅降低功能測試階段的調測成本。

三、不做DFM會付出哪些代價?
很多工程師認為,DFM分析是"多余的流程",直接打樣驗證更快。但數據說明了另一個現實:
- 據iNEMI(國際電子制造商協會)研究數據,約70%的PCB制造缺陷根源可追溯至設計階段,而非生產操作失誤。
- 發現問題越晚,修復成本越高。設計階段修改成本約為1×,打樣階段約為10×,量產階段則可能達到100×以上。
常見"沒做DFM"的真實后果包括:
- 打樣回來焊接良率極低,需整批返修;
- BGA封裝X-Ray檢測發現大量虛焊,重新修改Layout;
- 盲埋孔板層間對位偏差,報廢整批半成品;
- 量產時DFM問題集中爆發,延誤交期、觸發客戶索賠。

四、DFM分析與PCB打樣的關系
打樣(Prototype)的本質是驗證設計可行性,而非驗證制造可行性。很多團隊把本應由DFM解決的制造問題留給了打樣環節,結果打樣變成了"找錯誤",而不是"驗證功能",白白消耗時間與物料成本。
正確的流程應該是:
原理圖設計 → PCB Layout → DFM分析與修正 → 打樣驗證功能 → 小批量試產 → 批量生產
DFM卡在打樣之前,打樣才能真正發揮驗證價值。

五、DFM在多層板、BGA及盲埋孔設計中尤為關鍵
相較于簡單的雙面板,以下場景的DFM復雜度顯著提升:
- 多層板(6層及以上):層疊結構(Stackup)的阻抗控制、過孔stub效應、層間對準公差,任何一項偏差都可能導致高速信號完整性問題。
- BGA封裝:焊球可視性為零,焊接缺陷只能靠X-Ray發現,DFM階段的焊盤設計、散熱處理和植球工藝選擇至關重要。
- 盲孔/埋孔(HDI板):制造流程工序數量倍增,DFM需驗證每階的壓合順序與孔位對應關系,避免層間錯位導致報廢。

六、代工代料階段,DFM同樣影響BOM與供應鏈
DFM分析不只是Layout層面的事。在PCBA代工代料模式下,設計文件還直接影響BOM的可采購性:
- 元件封裝與市售規格是否吻合;
- 是否存在長交期或停產料號,需評估替代方案;
- 特殊封裝元件是否超出貼片機或回流焊設備的加工能力范圍。
提前在DFM階段聯動BOM審查,可有效規避"板子做好了、料卻買不到"的尷尬局面。

深圳宏力捷電子——從設計到量產的一站式PCB服務
深圳宏力捷電子是一家專業PCB設計與PCBA制造服務商,具備覆蓋項目全周期的綜合能力:
- PCB設計畫板:承接多層板、高精密/BGA封裝、盲孔/埋孔等復雜板型設計,客戶僅需提供原理圖,我們完成全部Layout工作;
- DFM可制造性審查:設計完成后提供專業DFM報告,提前鎖定制造風險,提升打樣一次通過率;
- BOM建立與物料采購:協助建立完整BOM表,搜尋合規供應商,完成代購代料,解決選型與備料難題;
- PCB打樣與PCBA打樣:快速響應,支持小批量打樣驗證,縮短產品研發周期;
- PCBA批量生產代工代料:提供從SMT貼片、回流焊、波峰焊到AOI/X-Ray檢測的全流程制造服務,確保批量品質穩定。
